 injection Sybele

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
nonoturbo

avatar

Prénom : nono8220
Masculin Nombre de messages : 773
Age : 104
Localisation : vosges(88)
Renault 5 : turbo2 84
Date d'inscription : 15/08/2007

MessageSujet: injection Sybele   Mer 26 Mai - 18:08

J'ouvre ce post pour parler des injections Sybele,je sais que certain sont intéréssé par ces montages Laughing
je vient d'en faire l'éxpérience avec Dukke88 sur nos 5Turbo!
on va commencer par lister les différents models:

la carabine,la moins couteuse,pas besoin de pc pour la réglée,mais ne gère que l'injection,pas l'allumage!:




ensuite il y'a le challengeur4+ (celui que j'utilise),l'idéal et de faire parametrer le systeme au banc chez quelqu'un qui connait sont boulot!pas un gars du coin qui dit tout savoir et qui au bout du compte va vous enfumer de 300 a 400euros!
la on gère tout le moteur! meme les boites séquentiel,vanos...
(a mon avis le meilleur rapport qualité prix)



il y'a ensuite le plus gros modele de la marque et le plus cher !(je passerais sur les modele pour diesel!)
la commander44: :



l'avantage de ces systeme,c'est qu'il sont totalement programmables et donne des perfommances que les autres injections mécanique et carbus ne donnent pas!la,on remplit bien le moteur la ou il en a besoin!
pour ma part,apres passage au banc avec une préssion d'a peine 0.9bar(j'aurais du avoir 1bar!) et un moteur de série 180 vrai cheveaux et 250Nm de couple!il m'aurais fallut 1.2bars pour passer la barre des 200ch(cela viendra quand je m'attaquerais au moteur) mais hors de question avec un moteur de série sans les chemises et soupapes qui vont bien! je peut comfirmer ce que certains spécialistes de la 5Turbo disais,renault a éxagéré sur les chiffres!
quand j'étais monté avec le k-jet et 1bar de sural elle n'a jamais marchée comme maintenant!ça pousse tout le temps et on arrive vite a la limite avec le train avant qui a tendance a se déléster en accélération!
Dans le cas de Dukke88 qui as "LE" moteur qui va bien,c'est 220cheveaux avec autant de sural que moi!

place au photos:

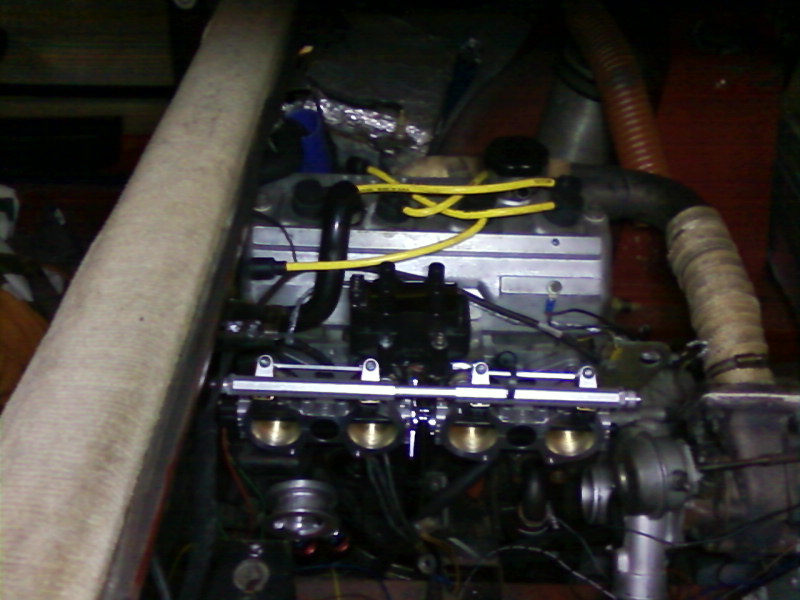

montage:
boitier 4 papillons,injecteurs de 417cc(un peut gros,30°/° d'utilisé seulement),allumage gémostatique,dump valve...











pour la programmation,je l'ais fait faire chez Digitronic performance a Oberhoffen sur Moder en Alsace,voir les tarif pour passage au banc,le gars sait de quoi il parle et de plus hyper sérieux!: http://www.digitronic-performance.fr

voila ceux qui veulent passer a autre chose et dévelloper leur moteur atmo ou turbo,foncez Cool
Revenir en haut Aller en bas
Renaud54
Admin
avatar

Prénom : Renaud
Masculin Nombre de messages : 6841
Age : 38
Localisation : Merviller (54)
Renault 5 : TS83, GTL81, L80
Date d'inscription : 28/07/2007

MessageSujet: Re: injection Sybele   Mer 26 Mai - 18:13

interressant, mais ca demanderais plus de détails Wink

_________________
Revenir en haut Aller en bas
http://www.generations-r5.com
nonoturbo

avatar

Prénom : nono8220
Masculin Nombre de messages : 773
Age : 104
Localisation : vosges(88)
Renault 5 : turbo2 84
Date d'inscription : 15/08/2007

MessageSujet: Re: injection Sybele   Mer 26 Mai - 18:15

dit moi tout,que veut tu savoir de plus Laughing
je te répondrais Cool
Revenir en haut Aller en bas
Renaud54
Admin
avatar

Prénom : Renaud
Masculin Nombre de messages : 6841
Age : 38
Localisation : Merviller (54)
Renault 5 : TS83, GTL81, L80
Date d'inscription : 28/07/2007

MessageSujet: Re: injection Sybele   Mer 26 Mai - 18:20

bah des deétails/photos de la pipe d'admin, du boitier 4 pap, pompe à essence... enfin tout quoi Laughing

_________________
Revenir en haut Aller en bas
http://www.generations-r5.com
nonoturbo

avatar

Prénom : nono8220
Masculin Nombre de messages : 773
Age : 104
Localisation : vosges(88)
Renault 5 : turbo2 84
Date d'inscription : 15/08/2007

MessageSujet: Re: injection Sybele   Mer 26 Mai - 18:22

bon,je passe a table et apres on approfondit,je ferais aussi un descriptif de ce qu'il faut pour une atmo si ça te dit Twisted Evil
Revenir en haut Aller en bas
nonoturbo

avatar

Prénom : nono8220
Masculin Nombre de messages : 773
Age : 104
Localisation : vosges(88)
Renault 5 : turbo2 84
Date d'inscription : 15/08/2007

MessageSujet: Re: injection Sybele   Mer 26 Mai - 19:41

bon,voici le 4papillon avec les pipes d'admission et la rampe d'injection:





la platine d'injection,les 3 pompes sont bien entendu conservée,voici un montage a blanc:



sur le premier méssage on voit le régulateur de préssion d'éssence avec la sonde de préssion absolue

voici une photo de mon auto sur le banc(source Digitronic)





mon montage marche avec une map "préssion-régime",c'est pour les moteur turbo,pour un atmo il faut une map "papillon-régime"

pour un moteur atmo(ex 5Alpine):
on peut opter pour un systeme carabine avec 4 injecteurs et une modif par usinage du collecteur d'admission pour les injecteurs et pour le montage d'un boitier mono papillon(ex:21 turbo ou autre) avec le potentiometre papillon sybele et biensur une pompe a éssence éléctrique avec un régulateur en retour de rampe d'injecteurs,reste a faire la programation sur route,l'idéal est d'investir dans un kit sonde lamda large bande avec afficheur pour etre sur d'etre bien partout!
ce qu'il faut:
1 kit Sybel carabine+1 potentiometre papillon
4 injecteurs avec une rampe
1kit sonde lambda large bande
1 boitier mono papillon
1 régulateur de préssion d'éssence
1 pompe a éssence éléctrique
du temps pour parametrer l'injection!

si on opte pour un challenger4+ ou commander44,on peut faire le meme montage(ou bien en 4papillons) mais avec en plus,une cible avec capteur pmh sur le carter de distri ou éventuellement un volant moteur d'Alpine turbo avec le capteur d'origine,avec ou sans distributeur d'allumage et la y'a plus de possibilités!
il faut:
1 kit Sybele chalenger4+ ou commander44
1boitier monopapillon ou 4 papillons
1potentiometre papillon
une cible + capteur pmh ou volant d'at avec capteur
4 injecteurs avec une rampe
1 régulateur de préssion d'éssence réglable
1pompe a éssence éléctrique
j'oubliais! 1 sonde lamda 4 fils bosch!
puis un passage au banc pour bien faire la carto d'injection et d'allumage
voilou Cool


Dernière édition par nonoturbo le Mer 26 Mai - 19:56, édité 1 fois
Revenir en haut Aller en bas
Renaud54
Admin
avatar

Prénom : Renaud
Masculin Nombre de messages : 6841
Age : 38
Localisation : Merviller (54)
Renault 5 : TS83, GTL81, L80
Date d'inscription : 28/07/2007

MessageSujet: Re: injection Sybele   Mer 26 Mai - 19:53

ah bah voilà, c'est mieux Very Happy

merci Wink

très belles pièces

_________________
Revenir en haut Aller en bas
http://www.generations-r5.com
nonoturbo

avatar

Prénom : nono8220
Masculin Nombre de messages : 773
Age : 104
Localisation : vosges(88)
Renault 5 : turbo2 84
Date d'inscription : 15/08/2007

MessageSujet: Re: injection Sybele   Mer 26 Mai - 19:55

a quand un petit montage de ce type sur ta jaune Laughing
je suis partant Laughing
Revenir en haut Aller en bas
Renaud54
Admin
avatar

Prénom : Renaud
Masculin Nombre de messages : 6841
Age : 38
Localisation : Merviller (54)
Renault 5 : TS83, GTL81, L80
Date d'inscription : 28/07/2007

MessageSujet: Re: injection Sybele   Mer 26 Mai - 20:32

nonoturbo a écrit:
a quand un petit montage de ce type sur ta jaune Laughing
je suis partant Laughing

une fois que le montage moteur alpine/TS sera au point, pourquoi pas voir plus loins Wink

_________________
Revenir en haut Aller en bas
http://www.generations-r5.com
Ludo

avatar

Prénom : Ludo
Masculin Nombre de messages : 1374
Age : 38
Localisation : Vielsalm, Belgique
Renault 5 : TXI 84, L 74, AT 82 , A 78 à restaurer et d'autres...
Date d'inscription : 02/08/2007

MessageSujet: Re: injection Sybele   Mer 26 Mai - 21:14

Super reportage!
Je suis passé de carbu à injection Fenix1 sur mon Atmo, puis repassé en carbu, personne n'a pu me régler la carto, enfin n'a voulu le faire!

Tu as un lien pour voir le tarif des 4 papillons, entretoise et rampe d'injecteurs?
Et le prix pour la mise au point chez Digitronic? En mp si tu préfères.
Revenir en haut Aller en bas
nonoturbo

avatar

Prénom : nono8220
Masculin Nombre de messages : 773
Age : 104
Localisation : vosges(88)
Renault 5 : turbo2 84
Date d'inscription : 15/08/2007

MessageSujet: Re: injection Sybele   Jeu 27 Mai - 10:40

pour répondre a Ludo voici le lien ou j'ais pris mes pièces:

http://www.politecnic.com/injection_4_papillons.htm

par contre tu est un petit veinard,en habitant la belgique,tu est pas loin de chez Sybele(Skynam) et les papillons que vend Politecnic viennent de belgique mais je sais pas de quel coin

http://www.skynam.com/skynam.php

voilou Laughing


Dernière édition par nonoturbo le Jeu 27 Mai - 18:23, édité 1 fois
Revenir en haut Aller en bas
Ludo

avatar

Prénom : Ludo
Masculin Nombre de messages : 1374
Age : 38
Localisation : Vielsalm, Belgique
Renault 5 : TXI 84, L 74, AT 82 , A 78 à restaurer et d'autres...
Date d'inscription : 02/08/2007

MessageSujet: Re: injection Sybele   Jeu 27 Mai - 11:16

Cool, merci pour les liens Cool

Je digère d'abord l'achat de la clio RS, puis quand j'aurai assez d'euros dans le cochon, bonjour Sybele Laughing
Revenir en haut Aller en bas
nonoturbo

avatar

Prénom : nono8220
Masculin Nombre de messages : 773
Age : 104
Localisation : vosges(88)
Renault 5 : turbo2 84
Date d'inscription : 15/08/2007

MessageSujet: Re: injection Sybele   Jeu 27 Mai - 18:23

tu aurais tord de t'en priver Laughing
Revenir en haut Aller en bas
alpinerobes

avatar

Prénom : robert
Masculin Nombre de messages : 1334
Age : 45
Localisation : 67
Renault 5 : r5L84
Date d'inscription : 11/02/2009

MessageSujet: Re: injection Sybele   Jeu 27 Mai - 19:40

bon alors ton injection , j'en ai entendu parler (sebastien r5turbo2 bleue , mon ancienne auto , qui est toujours tres belle mais j'en reparlerais un jour ....)
et j'avais plein de questions
j'espere te rencontrer un jour et voir ca de plus pres
pour digitronic ... le gars il touche grave Laughing
il sais de quoi il parle ...
pour en revenir a ton injection
dis moi juste ce que tu as fais de ton allumeur ???
je vois une bobine de megane 1,6
comment as tu boucher le trou ????

_________________
Image hébergée par servimg.com
Revenir en haut Aller en bas
nonoturbo

avatar

Prénom : nono8220
Masculin Nombre de messages : 773
Age : 104
Localisation : vosges(88)
Renault 5 : turbo2 84
Date d'inscription : 15/08/2007

MessageSujet: Re: injection Sybele   Jeu 27 Mai - 20:09

alors,pour te répondre,pour l'allumeur,il est toujours la!
sauf que c'est un Alpine turbo qui a été modifié,la tige a été conservée pour aussi maintenir le pignon qui entraine toujours la pompe a huile(l'ideal c'est le carter sec pour supprimer ce pignon,mais le prix Shocked ) et le corp a été découpé,je vais regardé si j'ais une photo qui traine car je n'en avais pas pris sur la mienne!
pour la bobine,c'est une de chez Sybele,mais éfféctivement j'ais vu un peut pres le meme type sur la twingo de ma frangine Laughing
Revenir en haut Aller en bas
nonoturbo

avatar

Prénom : nono8220
Masculin Nombre de messages : 773
Age : 104
Localisation : vosges(88)
Renault 5 : turbo2 84
Date d'inscription : 15/08/2007

MessageSujet: Re: injection Sybele   Jeu 27 Mai - 20:28

voici une photo d'un allumeur modifié,ce montage differe de celui de mon auto mais c'est le meme principe(source:garage Melot)


Revenir en haut Aller en bas
dukke88

avatar

Masculin Nombre de messages : 205
Age : 44
Localisation : vosges
Renault 5 : 5 T 2 et 5 alpine turbo
Date d'inscription : 25/12/2007

MessageSujet: Re: injection Sybele   Mer 2 Juin - 16:07

sacrée descriptif de tous ça mais n'oublie pas aussi toute les galéres que ça a apporté a faire marcher
Revenir en haut Aller en bas
dukke88

avatar

Masculin Nombre de messages : 205
Age : 44
Localisation : vosges
Renault 5 : 5 T 2 et 5 alpine turbo
Date d'inscription : 25/12/2007

MessageSujet: Re: injection Sybele   Mer 2 Juin - 16:11

une petite vidéo du réglage
Revenir en haut Aller en bas
nonoturbo

avatar

Prénom : nono8220
Masculin Nombre de messages : 773
Age : 104
Localisation : vosges(88)
Renault 5 : turbo2 84
Date d'inscription : 15/08/2007

MessageSujet: Re: injection Sybele   Mer 2 Juin - 17:23

oui,tu as raison,il y'a eu quelques galères Laughing
Revenir en haut Aller en bas
dukke88

avatar

Masculin Nombre de messages : 205
Age : 44
Localisation : vosges
Renault 5 : 5 T 2 et 5 alpine turbo
Date d'inscription : 25/12/2007

MessageSujet: Re: injection Sybele   Mer 2 Juin - 17:40

tiens voila la petite vidéo dont je t'avais parlé admire
Revenir en haut Aller en bas
jp.isurf

avatar

Prénom : jean-paul
Masculin Nombre de messages : 90
Age : 50
Localisation : AGEN
Renault 5 : turbo de 1980
Date d'inscription : 03/03/2008

MessageSujet: Re: injection Sybele   Mer 2 Juin - 19:06

reportage trés interressant Arrow
merci les gars
Revenir en haut Aller en bas
Contenu sponsorisé




MessageSujet: Re: injection Sybele

Revenir en haut Aller en bas

injection Sybele
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 1
 Sujets similaires
-
» Injection Sybele Challenger
» (Vends) Injection Sybele C4+
» [Vendu] Injection Sybele Challenger 4 Pro
» un lyonnais de plus
» PEUGEOT 205 Mi16 F2000/14

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Générations R5 :: Technique .R5. :: Mécanique-
Sauter vers:
